輸出電抗器
1、產品概述
輸出電抗器，又名出線電抗器 ，主要應用于工業自動化系統工程中，特別是使用變頻器的場合，常常安置于變頻器負載側，通過的是交流電流。作用是補償長導線的電容充電電流,限制導線(電纜）電容所導致施加在電機繞組上的電壓上升率，改善變頻器輸出波形，降低電動機的噪聲，提高變頻器的效率。

該系列電抗器用于變頻器的進、出端相串聯，作為變頻器的進線電抗器和出線電抗器。變頻器在工作時將產生較大的諧波，以5、7、11、13次為主，如果不加進線電抗器，將大大縮短變頻器及其它設備的使用壽命，諧波干擾嚴重時，會導致設備不能正常運行。加裝進線電抗器后將大大降低各諧波的含量，提高電網的功率因數，保證變頻器及其它負載的安全運行，確保其它設備不受諧波干擾影響；加裝出線電抗器可以鈍化變頻器輸出電壓（開關頻率）的陡度，減小逆變器中的功率元件的擾動和沖擊。并且該電抗器在負載合閘瞬間能有效地抑制回路涌流，保護回路中的變頻器裝置及其它元器件免受過電流沖擊。

2、產品特點
1、降低電機的噪音,降低渦流損耗；
2、降低輸入高次諧波造成的漏電流；
3、用于平滑濾波，降低瞬變電壓dv/dt，延長電機壽命;
4、保護變頻器內部的功率開關器件。

3、適用范圍
出線電抗器配套在變頻器和電機之間使用，變頻器和電機的電纜線較長時需要添加出線電抗器，可以提高功率因數，降低電機的絕緣材料的溫升，濾除電纜中的諧波干擾，提高電機的使用壽命。

4、技術規格
工作電壓：220VAC-1140VAC
工作頻率：50/60Hz.
工作電流：3A-1600A
載波頻率：2-8KHz.
絕緣等級：classF,H
使用環境：-10~+45℃,額定值不會降低。最高可達+55℃，
在45℃以上，每升高1℃，額定電流降低2%
防護等級：IP00-IP22
壓降：＜1%大于此范圍會引起轉矩損失
最大電流：1.5×額定電流，持續60S
噪音：≤65dB
溫升：≤85K
抗電強度：鐵芯-繞組3000VAC/50Hz/5mA/10s無飛弧擊穿(工廠測試）
絕緣電阻：1000VDC絕緣阻值≥100MΩ

5、使用環境要求：
1、海拔高度不超過2000米。
2、運行環境溫度-25℃～+50℃，相對濕度不超過90％。
3、周圍無有害氣體，無易燃易爆物品
4、周圍環境應有良好的通風條件，如裝在機柜內，應加裝通風設備。
5、耐溫等級F級（155℃）以上。

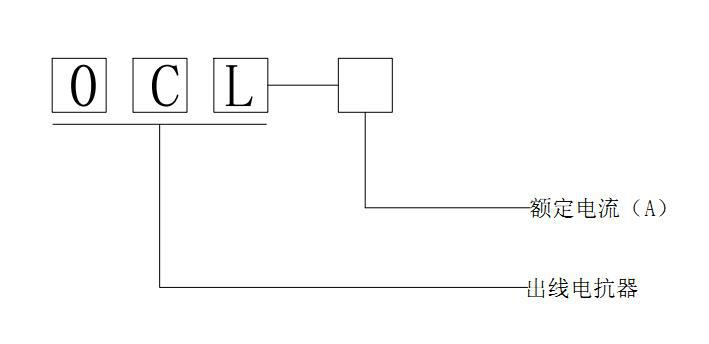

6、型號說明




7、產品尺寸表

電抗器型號	適配功率	額定電流	壓降	絕緣等級
OCL-5	1.5	5A	1%	F、H
OCL-7	2.2	7A	1%	F、H
OCL-10	3.7	10A	1%	F、H
OCL-15	5.5	15A	1%	F、H
OCL-20	7.5	20A	1%	F、H
OCL-30	11	30A	1%	F、H
OCL-40	15	40A	1%	F、H
OCL-50	18.5	50A	1%	F、H
OCL-60	22	60A	1%	F、H
OCL-80	30	80A	1%	F、H
OCL-90	37	90A	1%	F、H
OCL-120	45	120A	1%	F、H
OCL-150	55	150A	1%	F、H
OCL-200	75	200A	1%	F、H
OCL-250	110	250A	1%	F、H
OCL-290	132	290A	1%	F、H
OCL-330	160	330A	1%	F、H
OCL-400	185	400A	1%	F、H
OCL-490	220	490A	1%	F、H
OCL-530	240	530A	1%	F、H
OCL-600	280	600A	1%	F、H
OCL-660	300	660A	1%	F、H
OCL-800	380	800A	1%	F、H
OCL-1000	450	1000A	1%	F、H
OCL-1250	550	1250A	1%	F、H
OCL-1600	630	1600A	1%	F、H

文中參數僅供參考，具體所需參數請咨詢！
