TBB（Z）型高壓無功補償裝置
所屬欄目：成套裝置
產品描述：
1） 產品概述 RT-TBB（Z）型高壓無功補償裝置主要用于變電站或大型工業用戶6kV、10kV或35kV母線，用于提高系統功率因數，穩定母線電壓，改善供電質量。該裝置主要根據系統電壓、無功...
立即咨詢 咨詢熱線： 17329446165
1） 產品概述
RT-TBB（Z）型高壓無功補償裝置主要用于變電站或大型工業用戶6kV、10kV或35kV母線，用于提高系統功率因數，穩定母線電壓，改善供電質量。該裝置主要根據系統電壓、無功功率、功率因數等參數，利用微機技術控制并聯電容器（組）的投切，實現無功功率補償。該裝置主要由隔離開關、高壓真空接觸器（高壓真空斷路器）、高壓并聯電容器、高壓串聯電抗器、放電線圈、避雷器等組成，有戶內柜體式和戶外框架式兩種型式。其主要技術特點如下：
u 單元式結構，每套裝置均有一個控制保護單元、進線柜單元及根據不同分組數量確定的高壓投切電容器單元，每個單元間連接，維護方便。
u 成套設備在每個單元上安裝觀察窗，帶電顯示器，運行指示燈等，并在進線單元操作機構及每個單元安裝電磁鎖，滿足五防要求，方便用戶觀察并保證設備的安全運行。
u 根據系統諧波情況，計算出每分組回路電抗器的電抗率，分別加裝1%～12%干式串聯電抗器，降低系統過電壓，限制減小合閘涌流，抑制系統高次諧波，避免發生諧振，保護電容器可靠運行。
u 具有過壓，欠壓，開口三角保護，不平衡保護，過電流保護等保護功能
u 無功自動補償，根據電壓優先原則，依無功大小自動投切電容器組，使系統始終處于不過壓、少欠過補、無功損耗最小狀態。
u 可控制一至兩段母線，一至八組電容器，自動判斷變電站兩段母線的運行情況，即可兩段母線同時獨立控制（分列控制），又可按兩段母線統一并列控制，也可單段母線單列控制。
2）主要技術參數
額定電壓：6kV、10kV、35kV；
額定容量：≤6000kvar（6kV）、≤12000kvar（10kV）、≤30000kvar（35kV）；
電容器投切路數：1～8路；
電容器接線方式：單星形或雙星形；
投切方式：自動、手動可選；
電抗率：可根據涌流及諧波情況選擇合適的電抗率（1%，4.5%～6%，12%）；
安裝方式：戶內柜體式、戶外架構式；
控制電壓：220VAC或220VDC；
采樣信號：電壓互感器二次電壓（100V）；電流互感器二次電流（5A）。

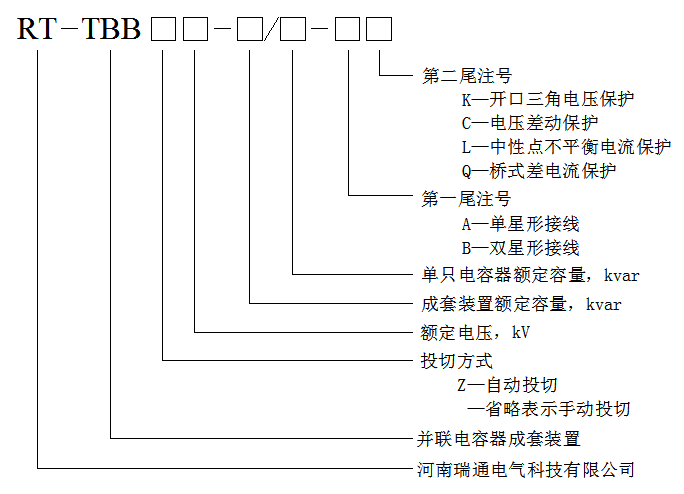

3）型號說明
4）產品選型
常用型號規格如下表所示，特殊規格可定制：
戶內高壓無功補償成套裝置選型表
戶外高壓無功補償成套裝置選型表
35kV高壓無功補償裝置選型表
上一篇：TSC型低壓無功補償裝置
下一篇：HSVG型高壓靜止無功發生裝置
RT-TBB（Z）型高壓無功補償裝置主要用于變電站或大型工業用戶6kV、10kV或35kV母線，用于提高系統功率因數，穩定母線電壓，改善供電質量。該裝置主要根據系統電壓、無功功率、功率因數等參數，利用微機技術控制并聯電容器（組）的投切，實現無功功率補償。該裝置主要由隔離開關、高壓真空接觸器（高壓真空斷路器）、高壓并聯電容器、高壓串聯電抗器、放電線圈、避雷器等組成，有戶內柜體式和戶外框架式兩種型式。其主要技術特點如下：
u 單元式結構，每套裝置均有一個控制保護單元、進線柜單元及根據不同分組數量確定的高壓投切電容器單元，每個單元間連接，維護方便。
u 成套設備在每個單元上安裝觀察窗，帶電顯示器，運行指示燈等，并在進線單元操作機構及每個單元安裝電磁鎖，滿足五防要求，方便用戶觀察并保證設備的安全運行。
u 根據系統諧波情況，計算出每分組回路電抗器的電抗率，分別加裝1%～12%干式串聯電抗器，降低系統過電壓，限制減小合閘涌流，抑制系統高次諧波，避免發生諧振，保護電容器可靠運行。
u 具有過壓，欠壓，開口三角保護，不平衡保護，過電流保護等保護功能
u 無功自動補償，根據電壓優先原則，依無功大小自動投切電容器組，使系統始終處于不過壓、少欠過補、無功損耗最小狀態。
u 可控制一至兩段母線，一至八組電容器，自動判斷變電站兩段母線的運行情況，即可兩段母線同時獨立控制（分列控制），又可按兩段母線統一并列控制，也可單段母線單列控制。
2）主要技術參數
額定電壓：6kV、10kV、35kV；
額定容量：≤6000kvar（6kV）、≤12000kvar（10kV）、≤30000kvar（35kV）；
電容器投切路數：1～8路；
電容器接線方式：單星形或雙星形；
投切方式：自動、手動可選；
電抗率：可根據涌流及諧波情況選擇合適的電抗率（1%，4.5%～6%，12%）；
安裝方式：戶內柜體式、戶外架構式；
控制電壓：220VAC或220VDC；
采樣信號：電壓互感器二次電壓（100V）；電流互感器二次電流（5A）。
3）型號說明
4）產品選型
常用型號規格如下表所示，特殊規格可定制：
戶內高壓無功補償成套裝置選型表
| 型號 | 電容器單元型號 | 接線和保護方式 | 外形尺寸（W*H*D） |
| TBB6(10)-300/100AK | BAM11√3-100-1W |
單星形接線 開口三角形電壓保護 |
1200*2500*1500(mm) |
| TBB6(10)-600/200AK | BAM11√3-200-2W | 1200*2500*1500(mm) | |
| TBB6(10)-900/300AK | BAM11√3-200-2W | 1200*2500*1500(mm) | |
| TBB6(10)-1000/334AK | BAM11√3-334-1W | 1200*2500*1500(mm) | |
| TBB6(10)-1200/200AK | BAM11√3-200-1W | 2400*2500*1500(mm) | |
| TBB6(10)-1500/250AK | BAM11√3-250-1W | 2400*2500*1500(mm) | |
| TBB6(10)-2000/334AK | BAM11√3-334-1W | 2400*2500*1500(mm) | |
| TBB6(10)-3000/334AK | BAM11√3-334-1W | 3600*2500*1500(mm) | |
| TBB6(10)-3000/500AK | BAM11√3-500-1W | 3600*2500*1500(mm) | |
| TBB6(10)-4000/334AK | BAM11√3-334-1W | 4800*2500*1500(mm) | |
| TBB6(10)-4800/400AK | BAM11√3-400-1W | 4800*2500*1500(mm) | |
| TBB6(10)-5000/334AK | BAM11√3-334-1W | 4800*2500*1500(mm) | |
| TBB6(10)-6000/334AK | BAM11√3-334-1W | 4800*2500*1500(mm) | |
| TBB6(10)-6000/500AK | BAM11√3-500-1W | 4800*2500*1500(mm) | |
| TBB6(10)-8000/334AK | BAM11√3-334-1W | 4800*2500*1500(mm) |
| 型號 | 電容器單元型號 | 接線和保護方式 | 圍欄長度L | 圍欄寬度W |
| TBB6(10)-300/100AK | BAM11√3-100-1W |
單星形接線 開口三角形電壓保護 |
5500(mm) | 3000（mm） |
| TBB6(10)-600/200AK | BAM11√3-200-1W | 5500(mm) | 3000（mm） | |
| TBB6(10)-900/300AK | BAM11√3-300-1W | 5500(mm) | 3000（mm） | |
| TBB6(10)-1000/334AKW | BAM11√3-334-1W | 5500(mm) | 3000（mm） | |
| TBB6(10)-1200/200AKW | BAM11√3-200-1W | 5500(mm) | 3000（mm） | |
| TBB6(10)-1500/250AKW | BAM11√3-250-1W | 5500(mm) | 3000（mm） | |
| TBB6(10)-2000/334AKW | BAM11√3-334-1W | 5500(mm) | 3000（mm） | |
| TBB6(10)-3000/338AKW | BAM11√3-334-1W | 5500(mm) | 3000（mm） | |
| TBB6(10)-3000/500AKW | BAM11√3-500-1W | 5500(mm) | 3000（mm） | |
| TBB6(10)-4000/334AKW | BAM11√3-334-1W | 5500(mm) | 3000（mm） | |
| TBB6(10)-4800/400AKW | BAM11√3-400-1W | 5500(mm) | 3000（mm） | |
| TBB6(10)-5000/334AKW | BAM11√3-334-1W | 5500(mm) | 3000（mm） | |
| TBB6(10)-6000/334AKW | BAM11√3-334-1W | 5500(mm) | 3000（mm） | |
| TBB6(10)-6000/500AKW | BAM11√3-500-1W | 6000(mm) | 3500（mm） | |
| TBB6(10)-8000/334AKW | BAM11√3-334-1W | 6000(mm) | 3500（mm） |
| 型號 | 電容器單元型號 | 接線和保護方式 | 圍欄長度L | 圍欄長度W |
| TBB35-5000/417ACW | BAM11√2-417-1W |
單星形接線 電壓差動保護 |
8000(mm) | 8000（mm） |
| TBB35-6000/500ACW | BAM11√2-500-1W | 8000(mm) | 8000（mm） | |
| TBB35-8000/334ACW | BAM11√2-334-1W | 8000(mm) | 8000（mm） | |
| TBB35-9600/400ACW | BAM11√2-400-1W | 8000(mm) | 8000（mm） | |
| TBB35-10000/417ACW | BAM11√2-417-1W | 8000(mm) | 8000（mm） | |
| TBB35-12000/500ACW | BAM11√2-500-1W | 8000(mm) | 8000（mm） | |
| TBB35-15000/417ACW | BAM11√2-417-1W | 8000(mm) | 8000（mm） | |
| TBB35-20000/334ACW | BAM11√2-334-1W | 8000(mm) | 8000（mm） | |
| TBB35-20000/417ACW | BAM11√2-417-1W | 8000(mm) | 8000（mm） | |
| TBB35-30000/500ACW | BAM11√2-500-1W | 9000(mm) | 11000（mm） | |
| TBB35-8000/334BLW | BAM11√2-334-1W |
雙星形接線 中性點不平衡電流保護 |
8000(mm) | 8000(mm） |
| TBB35-10000/417BLW | BAM11√2-417-1W | 8000(mm) | 8000（mm） | |
| TBB35-12000/500BLW | BAM11√2-500-1W | 8000(mm) | 8000（mm） | |
| TBB35-20000/417BLW | BAM11√2-417-1W | 8000(mm) | 8000（mm） |
