1）產品概述
三相負荷不平衡自動調節裝置（簡稱:RT-MEC）屬于新型的電力電子設備。該裝置利用采樣電路實時采集低壓配電線路的三相電壓、三相電流等運行參數，通過模型運算計算出三相間的負荷不平衡度和需要補償的電流值和相位，根據裝置設定的值來控制PWM信號發生器發出控制信號給內部的IGBT驅動，使逆變器產生一個滿足要求的電流信號送入到系統中，實現三相負荷的自動平衡調節。

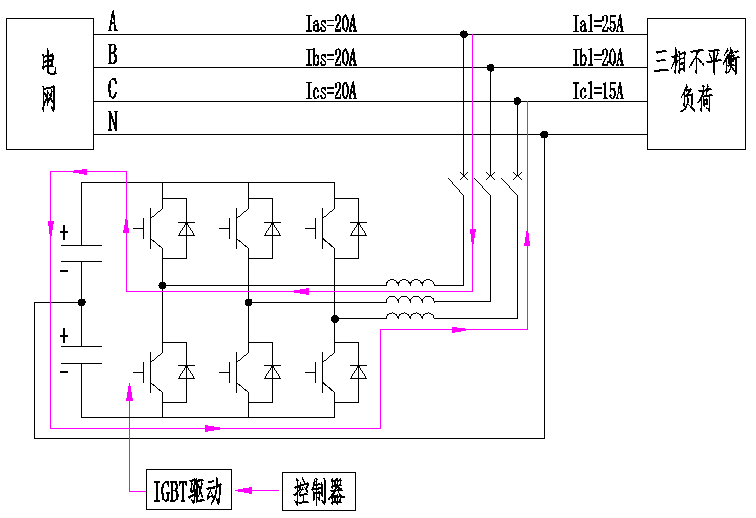

三相負荷不平衡自動調節裝置（RT-MEC）工作原理示意圖
2）主要技術特點
u 采用三電平拓撲結構，有效降低了紋波電流，提高了輸出波形的品質；
u 采用德國英飛凌高集成三電平IGBT模塊，具有電壓應力低，可靠性高，導通損耗和開關損耗大幅減小；
u 采用TI公司的TMS320F28377D系列DSP芯片，具有雙核32位CPU，控制精度高，相應速度快，擁有多個16位ADC，采樣精度高；
u 采用磁環電抗器，具有體積小、重量輕、溫升低、噪音小的特點；
u 采用高性能的霍爾電流傳感器和霍爾電壓傳感器，采樣精度高；
u 采用模塊化設計，方便安裝及增容；
u 具有多種補償模式：有功不平衡調整優先、無功補償優先、諧波治理優先等多種調節模式；
u 全相應時間小于10ms，控制快速，有利暫態穩定性的提高；
u 具有母線過壓、欠壓、缺相等外部電氣故障及IGBT過熱、過流等內部故障的完善的保護功能；
u 具有WIFI模塊，可在手機上近距離觀察、調試設備的運行情況；
u 生產及檢驗程序完備，所有產品均經過12步生產工藝、4道檢驗工序、72小時老化測試。
1）主要技術參數
三相負荷不平衡自動調節裝置（RT-UAD）主要技術參數見下表：

	RT-MEC0.4-30	RT-MEC0.4-50	RT-MEC0.4-75	RT-MEC0.4-100
系統參數
工作電壓	400V（-40%～+20%）
工作頻率	50/60Hz±5%
接線方式	三相三線、三相四線
性能指標
補償模式	有功不平衡優先、無功補償優先等8種模式
不平衡補償能力	在補償容量范圍內不平衡度＜3%
效率	≥97%
有效響應時間	瞬時響應時間<0.1ms，完全響應時間≤10ms TSC支路響應時間≤20ms
保護功能	過壓、欠壓、逆變器過流、過熱、過載等
顯示及接口
語言類型	中英文界面
顯示內容	電壓、電流、功率因數、不平衡度、諧波含量等
通訊接口	RS-232，RS-485，RJ45網絡接口， WIFI、GPRS可選擇
通訊協議	MODBUS-RTU
殼體配置
型材	不銹鋼
環境條件
IP等級	IP44（其它IP等級可定制）
運行溫度	-10～55℃
存儲溫度	-25～70℃
相對濕度	最大95％RH（無凝露）
海拔高度	不高于1500m（適當降容可至更高海拔）

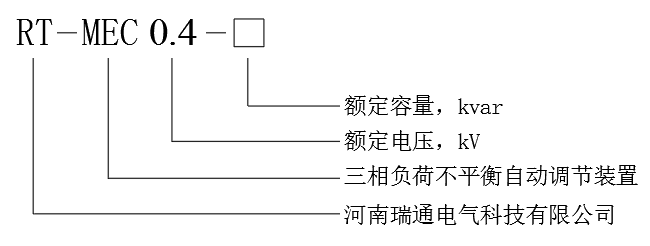

4）型號說明

5）外形尺寸
三相負荷不平衡自動調節裝置（RT-MEC）柜機的外形尺寸如下：

外形尺寸  型號規格	W	D	H	W1	D1
RT-MEC	650	450	1010	750	550

注：其它外形尺寸可定制。
